SmartPower 보드 판매

65,000원
라즈베리파이,아두이노 호환 전원배터리 충전 모듈(SmartPower),

2000mA 용량기준 충전시간 2시간 완료.

충전 및 배터리 상태 4단계 표시.

전원 사용량 모니터링.

RTC 날짜시간 유지.

모듈별 전원 차단 및 관리 기능.
배송비 2,000원 (80,000원 이상 구매 시 무료)
추가 금액
추가 구매 옵션
선택하세요.
수량
품절된 상품입니다.
페이스북
트위터
카카오스토리
네이버 블로그
밴드
구글 플러스

배터리(3.7V 리튬폴리머 2000mA) 포함된 가격입니다. (충전기능 내장)

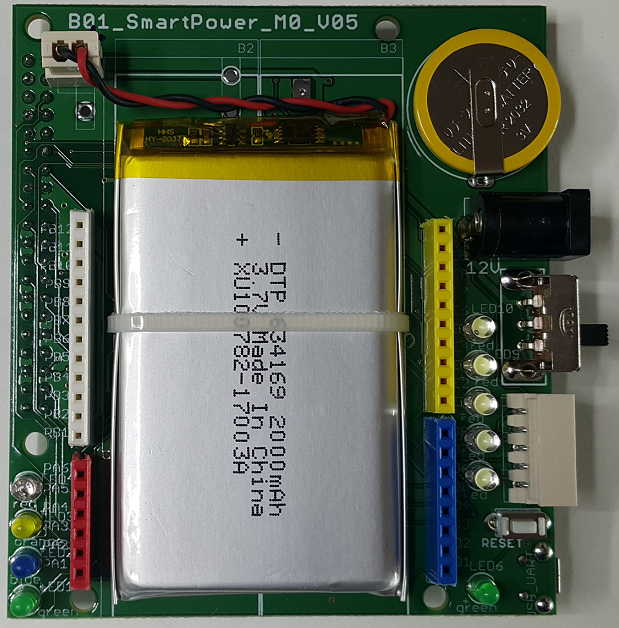

이 보드는 라즈베리파이 40핀 I/O핀에 장착할 수 있고, 아두이노 헤더핀과도 호환됩니다.  외부에 12V 전원 어댑터 연결잭을 통하여 전원을 공급하고, 보드 상단에 장착되어 있는 배터리를 충전할 수 있습니다.



12V 외부 전원과 배터리를 모두 사용할 수 있고, 여기에 적층 형태로 장착되는 라즈베리파이, 아두이노, 무선통신모듈, 센서, 모터, 카메라, 사운드 모듈등에 전원을 공급하고 On/Off 스위칭합니다.  Cortex-M0(STM32F0) MCU가 탑재되어 있어서 배터리 충전상태, 전류 사용량, 전원 On/Off 스위칭 제어, 보드 표면 온도, RTC 날짜 및 시간등을 시리얼통신 명령어로 모니터링하고 관리할 수 있습니다.



이 보드에 있는 마이크로 USB를 PC에 연결하고 PC에서 시리얼통신 터미널을 실행하여 AT 명령어들을 사용하여 보드의 데이터를 조회하고 변경 및 관리합니다.



SmartPower 모듈 제원 및 기능요약

  • 보드 크기는 가로 75mm, 세로 85mm (라즈베리파이 및 아두이노 헤더핀 호환)
  • Cortex-M0(STM32F0) MCU 내장
  • 12V 외부 어댑터 전원공급(전류는 2A 이상 권장)
  • 배터리(3.7V 리튬폴리머) 충전기능
  • 배터리 용량 2000mA(확장가능)
  • 배터리 충전 상태 및 전류사용량 모니터링 가능
  • 보드 표면 온도 모니터링
  • 라즈베리파이, 아두이노, 무선모듈, 센서, 모터, 카메라, 사운드 모듈에 전원공급 및 모듈별 전원 On/Off 스위칭
  • 마이크로 USB포트에 PC의 시리얼통신 터미널을 연결하여 AT 명령어로 동작 제어

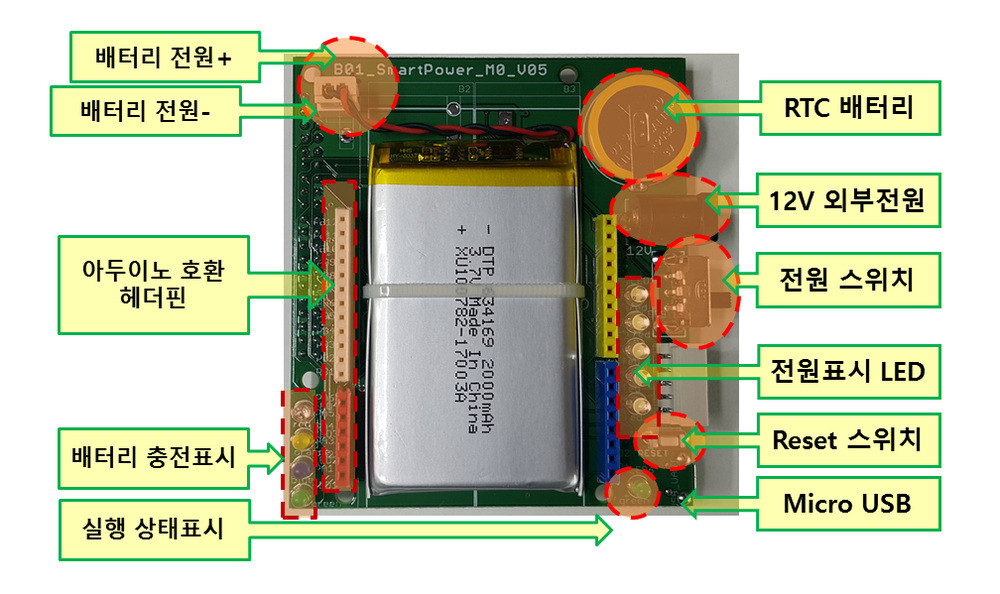

SmartPower 상단부

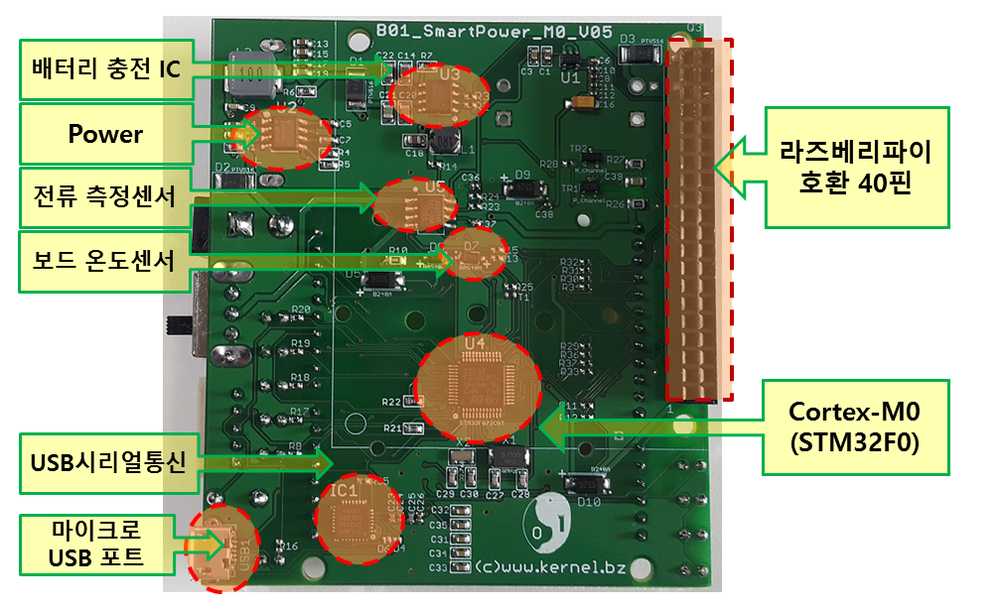

SmartPower 하단부

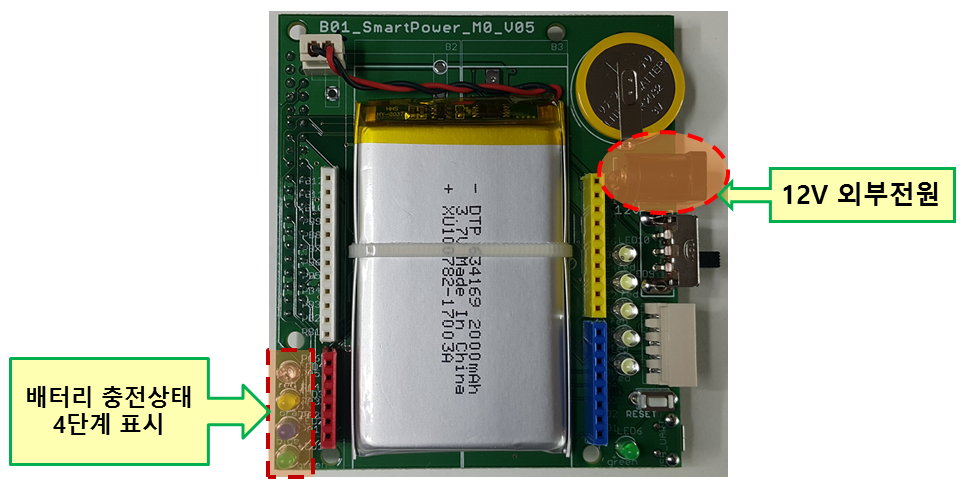

배터리 충전은 아래 그림과 같이 12V 외부 어댑터 전원을 인가하면 전원 스위치에 상관없이 바로 충전을 시작합니다.

충전 상태는 왼쪽 하단부에 있는 LED를 통해서 4단계로 표시됩니다.

제일 하단부부터 첫번째 LED가 점등되면 20% 충전,

두번째 LED가 점등되면 40% 충전,

세번째 LED가 점등되면 60% 충전,

네번째 LED가 점등되면 80% 충전,

모든 LED가 다 켜지면 100% 충전된 상태를 나타냅니다.

배터리(2000mA 기준) 충전 시간은 약2시간 소요되고, 동작시간은 평균적으로 5시간정도 동작합니다.



좀더 자세한 사용법은 아래 블로그 페이지 참조 바랍니다.



https://www.kernel.bz/blogPost/B01_SmartPower



감사합니다.
